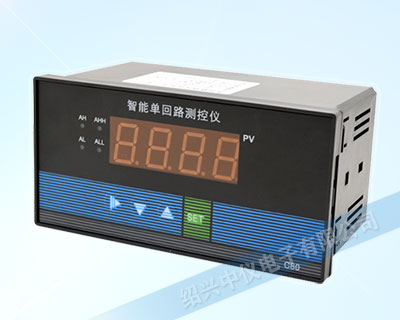

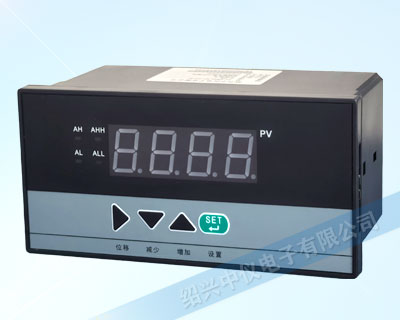

更新時間：2026年06月01日，不同批次，ZY-C803智能數顯控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZY-C803系列數字顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。集數字與模擬儀表于一體，可對溫度、壓力、液位、速度、物位等測量信號進行數字量顯示控制(超高亮LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
采用多分度號輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。儀表在現場布線注意事項：PV輸入(測量過程輸入)。
1、減小電氣干擾，低壓直流信號和傳感器輸入的接線應遠離強電走線，如果做不到應采用屏蔽導線，并在一點接地。
2、在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度。熱電偶或高溫計輸入：應采用與熱電偶對應的補償導線作為延長線，最好有屏蔽。RTD(鉑電阻)輸入三根導線的電阻必須相同，每根導線電阻不能超過15Ω。
| 型號代碼 | 代碼 | 產品參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY- | □ □ □□－□ □－□□－□ □ －□ □ | ||||||||||
| 外形特征 | T C S | 帶光柱液位顯示 橫式顯示儀表 豎式顯示儀表 | |||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫），80×160mm（式） 96×96mm | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| 第一報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
輸入類型
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非標信號 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 電阻R非標信號 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0～5V | -999~9999 | 18 | 頻率f非標信號 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1～5V | -999~9999 | 19 | 0~5V開方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | 0~10V(非標) | -999~9999 | 20 | 1～5V開方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA開方 | -999~9999 |
| 06 | J | 0~650°C | 14 | 0~20mA | -999~9999 | 22 | 4~20mA開方 | -999~9999 |
| 07 | T | -200-400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切換輸入 |
| 選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
1、數字顯示控制儀同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
2、ZY-C70、C10系列數字顯示控制儀無頻率信號輸入。
3、C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示，C10系列為0.32英寸LED顯示。
4、四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
ZY-C401-00-NN-08數字顯示控制儀，外形48*48mm，PT100輸入，無繼電器。
ZY-C801-00-NN-08數字顯示控制儀，外形160*80mm，PT100輸入，無繼電器。
ZY-C403-00-HL-08數字顯示控制儀，外形48*48mm，PT100輸入，帶上下限報警。
ZY-C803-00-HL-12數字顯示控制儀，外形160*80mm，4-20mA輸入，帶上下限報警。
ZY-C903-00-HL-12數字顯示控制儀，外形96*96mm，4-20mA輸入，帶上下限報警。
數字溫度顯示表顯示不正確
數字顯示溫度表為全電子結構，采用電池供電，現場安裝簡易。采用高精度PT100，由LCD顯示器顯示出實際的溫度值。該智能數字溫度表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的溫度進行測量顯示.
數字溫度顯示表的作用
數字溫度顯示表具備與PC計算機通過RS485通訊的能力。通過計算機，可以設定溫度、濕度的上下限值，可以讀取傳感器當前的溫度、濕度值。
數字溫度顯示表主要用于工具庫房的溫度、濕度測量與顯示，并可以根據設定的溫度、濕度值進行自動加熱、通風控制。該檢測儀采用了集成溫、濕度傳感器模塊，精度高，可靠性好，免校準。接入的傳感器數量***大可以到12個；數字溫度顯示表并具有在線增加/減少傳感器的能力。
