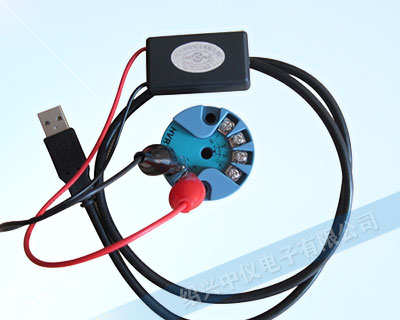

HART375S HART協議貓用于進行變送器的組態、調試、維護和標定。本軟件支持WinXP、Win7、Win10等中文操作系統。全中文界面設計，便于操作。組態軟件功能見附件一

PC運行要求

硬件：586或以上PC兼容機;

軟件：中文WINDOWS WIN7、Win10;

附件：鼠標、串口COM1，COM2，COM3，COM4，USB2.0接口;

內存：128M以上(推薦512M)。

硬盤：需要8M硬盤空間;

主要功能特點

1、新增總線噪聲有源處理電路，通信效果更好

2、全隔離，隔離電壓高達1000VDC

3、免電源，接入電源指示，軟件開啟指示，信號發送指示

4、全功能支持HART儀表生產調試

5、用戶界面：仿IE操作方式的界面，用戶更容易操作

6、方便操作，在軟件菜單可直接閱讀操作說明

7、USB型使用FTDI轉換芯片，更可靠。同時有24V配電輸出型號可選，現場免電源組態儀表。

一、什么是 HART 協議貓？

HART協議貓，正式名稱為HART調制解調器（HART MODEM），是工業自動化領域中實現信號轉換與雙向通信的核心設備。它如同 “信號翻譯官”，能在傳統 4-20mA 模擬信號上疊加數字信號，讓智能儀表（如變送器、流量計）與控制系統（如 DCS、PC）實現數據交互，且兩種信號互不干擾。因其英文 “MODEM” 的音譯俗稱 “貓”，成為行業內的常用叫法。

二、核心原理：模擬與數字的 “共生傳輸”

HART 協議貓的工作基于頻移鍵控（FSK）技術，核心邏輯可拆解為三層：

物理層實現

HART協議貓采用 Bell202 標準，在 4-20mA 電流環信號上疊加幅度 0.5mA 的數字信號，1200Hz 代表邏輯 “1”，2200Hz 代表邏輯 “0”，數據傳輸率固定為 1200bps。這種設計既保留了模擬信號的連續測控優勢，又增加了數字信號的雙向通信能力。

協議層架構

HART協議貓參照 OSI 模型，僅使用物理層、數據鏈路層和應用層：物理層定義信號傳輸規則，數據鏈路層采用 “主從問答式” 通信（主設備發起請求，從設備響應），應用層包含標準命令與廠商自定義命令集。

硬件核心功能

內置隔離變壓器實現信號安全傳輸，集成 250Ω 標準環路電阻（無需額外外接），部分型號還自帶 24V 電源給二線制儀表供電，***大化簡化接線。
